Плазменная резка металла — это методика разрезания металлического сырья посредством воздействия на него высокими температурами. Преимущественно отличает эту методику наличие повышенной точности проводимых действий. Раскраивание металла происходит струей плазмы, подаваемой при помощи плазменного оборудования на электродугу под высоким давлением.
Исходя из вида проката металла, выбор делается в пользу газа для работы, образующего конкретно плазму. К примеру, в процессе обработки цветных металлов и сплавов используют, водород и азот либо аргон, а черный металл обрабатывается кислородом и воздухом. В рабочем процессе возможно сочетание смесей газа. Это способствует повышению качественности обработки.

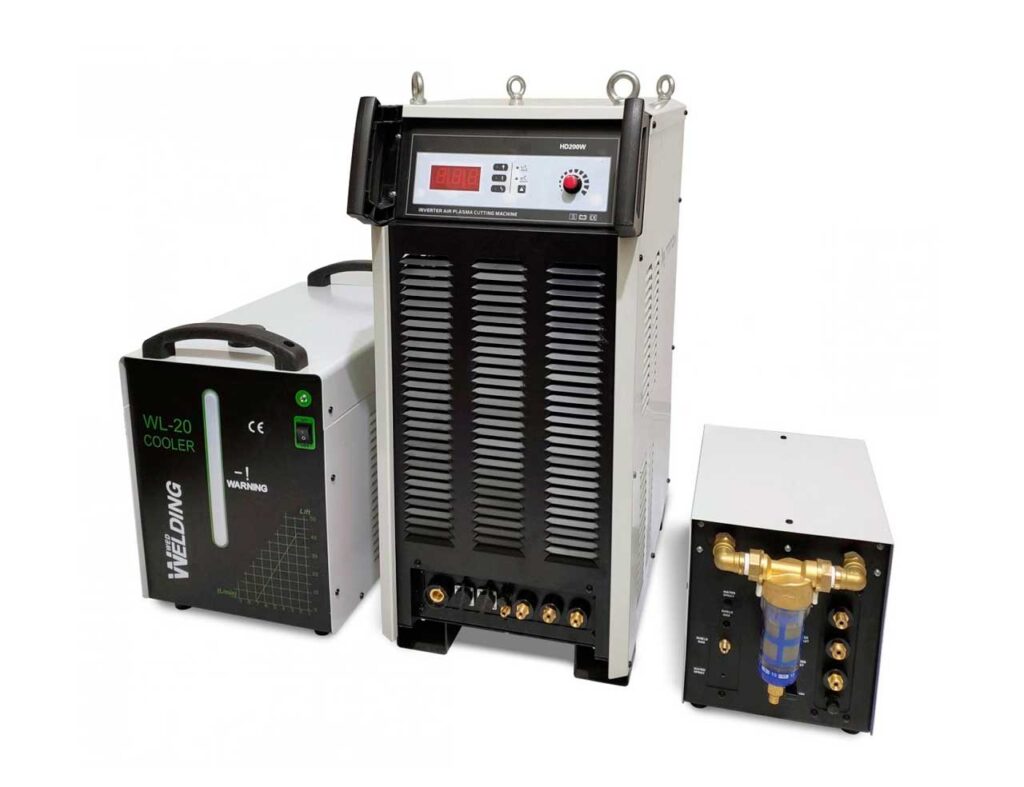

| Название | TRITON CUT 200 HF W (TR200) |
| Входное напряжение | 380 В |
| Напряжение Холостого Хода | 390 В |
| Потребляемая мощность | 40 кВа |
| Допуск сетевого напряжения | 15 В |
| Толщина реза на пробой (углеродистая сталь) | 30 мм |
| Входная мощность | 49.82 кВа |
| Максимальный ток резки при ПВ 100% | 160 А |
| ПВ на максимальном токе | 60 % |
| Ток резки | 20-200 А |
| Максимальный ток резки при ПВ 60% | 200 А |
| Максимальная толщина реза (Ручным резаком) | 64 мм |
| Качественный рез при скорости 1000 мм/мин | 25 мм |
| Габаритные размеры (Д*Ш*В) | 960x420x1100 мм |
| Максимальный расход воздуха | 510 л/мин |
| Минимальный объем ресивера компрессора | 200 л |
| Рабочие пределы давления | 4.50 - 6 бар |
| Коэффициент мощности | 0.85 |
| КПД | 85 % |
| Вес | 85 кг |

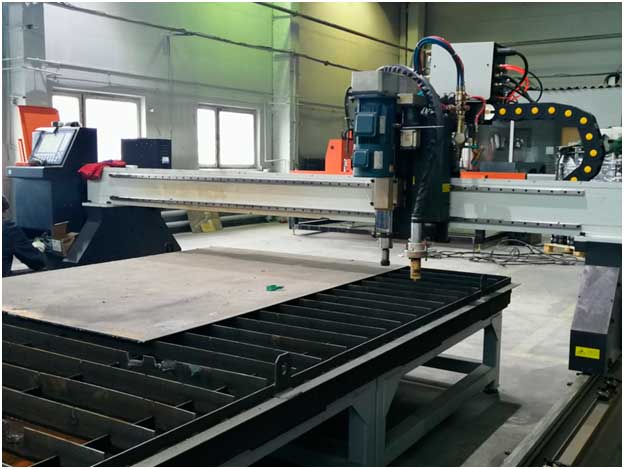

| No. | Наименование | Кол-во | Ед.изм | Описание |
|---|---|---|---|---|
| 1 | CNCUT-3580GD-SE | 1 | шт | Стальная балка |
| 2 | Тип перемещения | В продольном направлении используется двойной привод для перемещения, чтобы резка оставалась гладкой и точной. | ||
| 3 | Расстояние между рельсами оси Y | 3000 | мм | Эффективная ширина реза 2000 мм + |
| 4 | Длина рельс по оси Y | 8000 | мм | Эффективная ширина реза 6000mm+ |
| 5 | Система привода оси X | 1 | шт | Японский сервопривод PANASONIC с цифровым сервомотором мощностью 400 Вт с приводом и редуктором |
| 6 | Система привода оси Y | 2 | шт | Японский сервопривод PANASONIC с цифровым сервомотором мощностью 400 Вт с приводом и редуктором |
| 7 | Система привода оси Z | 1 | шт | 1 Сверлильный мотор, |
| 2 Шаговый мотор | ||||
| 8 | Кабели двигателя и сервопривода | 3 | шт | PANASONIC, Япония |
| 9 | Редуктор | 3 | шт | Немецкий брэнд |
| 10 | ЧПУ контроллер | 1 | шт | CNCUT-10A 10-дюймовый контроллер с функцией сверления и резки |
| 11 | X,Y ось кабель-канал | 2 | шт | Промышленный кабель-канал для тяжелых условий эксплуатации |
| 12 | Электро-газовый контроллер | 2 | шт | Taiwan– электро-клапаны, Korean- шланги |
| 13 | Плазменная автоматическая регулировка высоты резака (ТНС) | 1 | шт | ZZPTHC-V2 |
| 14 | Линейная направляющая оси X | 2 | шт | |
| 15 | Рельс оси Y | 8 | 2м/шт | 24 кг / м рельс высокой четкости для тяжелых условий эксплуатации |
| 16 | Система трансмиссии (реечная передача) | 3 | шт | |
| 17 | Инструмент оси X с ЧПУ | 1 | шт | |
| 18 | Подъемное устройство с ЧПУ | 2 | шт | |
| 19 | Шкаф управления, электрический шкаф, Высокочастотный шкаф | 1 | шт | OMRON, SIEMENS, SCHNEIDER |
| 20 | Устройство с ограничением расстояния | 4 | шт | |
| 21 | Устройство определения приближения | 1 | шт | |
| 22 | Режим резки | 1 | шт | Сверление до d 16мм, плазменная и газовая резка |
| 23 | Программное обеспечение контроллера | 1 | шт | FLSK |
| 24 | Программное обеспечение для резки | 1 | шт | FASTCAM DRILLING AND CUTTING VERTION |
| 25 | Устройство пламени с автоподжигом | 1 | шт | CHINA |
| Толщина, мм | Стоимость (м.п.) реза плазмой нержавеющей стали, цветного металла и его сплавов, бел. руб. | Стоимость (м.п.) реза плазмой черной стали, бел. руб. |
|---|---|---|
| До 1 мм | 1.80 руб. | 1.30 руб. |
| До 2 мм | 1.80 руб. | 1.30 руб. |
| До 3 мм | 1.98 руб. | 1.60 руб. |
| До 4 мм | 1.98 руб. | 1.60 руб. |
| До 5 мм | 2.58 руб. | 1.96 руб. |
| До 6 мм | 2.58 руб. | 1.96 руб. |
| До 8 мм | 3.29 руб. | 2.58 руб. |
| До 10 мм | 3.85 руб. | 2.93 руб. |
| До 12 мм | 4.52 руб. | 3.55 руб. |
| До 14 мм | 5.20 руб. | 4.06 руб. |
| До 16 мм | 5.96 руб. | 4.88 руб. |
| До 20 мм | - | 6.50 руб. |
| До 30 мм | - | 16.00 руб. |
| Толщина, мм | Стоимость (м.п.) реза плазмой нержавеющей стали, цветного металла и его сплавов, бел. руб. | Стоимость (м.п.) реза плазмой черной стали, бел. руб. |
|---|---|---|
| До 1 мм | 1.80 руб. | 1.30 руб. |
| До 2 мм | 1.80 руб. | 1.30 руб. |
| До 3 мм | 1.98 руб. | 1.60 руб. |
| До 4 мм | 1.98 руб. | 1.60 руб. |
| До 5 мм | 2.58 руб. | 1.96 руб. |
| До 6 мм | 2.58 руб. | 1.96 руб. |
| До 8 мм | 3.29 руб. | 2.58 руб. |
| До 10 мм | 3.85 руб. | 2.93 руб. |
| До 12 мм | 4.52 руб. | 3.55 руб. |
| До 14 мм | 5.20 руб. | 4.06 руб. |
| До 16 мм | 5.96 руб. | 4.88 руб. |
| До 20 мм | - | 6.50 руб. |
| До 30 мм | - | 16.00 руб. |
✓ наличие возможности обрабатывать любые металлы — как цветные, так и черные, тугоплавкие и пр.;
✓ исключение возникновения деформаций от тепла при локализованном нагреве заготовки, подвергаемой разрезанию;
✓ поверхность разреза отличается хорошим качеством, высокой чистотой;
✓ резка малых, средних толщин производится со скоростью, которая превышает скорость газоплазменной резки в разы;
✓ полная безопасность процесса;
✓ наличие возможности выполнения фигурных вырезок;
✓ вырезка любой геометрической формы;
✓ обеспечение высокой производительности благодаря высокой скорости резки;
✓ высококачественность и точность резов;
✓ доступная стоимость;
✓ скорость плазменной резки при производстве несложных деталей в несколько раз больше, чем лазерной.
