Секционные ворота

Секционные ворота

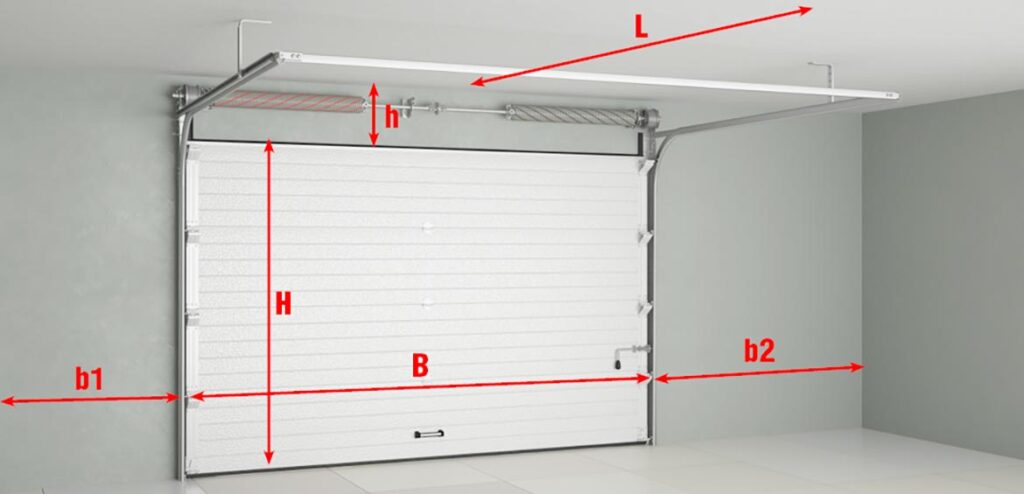

Как измерить проем?

B — ширина проема,

H — высота проема,

h — притолока,

b1 — пристенок слева,

b2 — пристенок справа,

L — глубина.

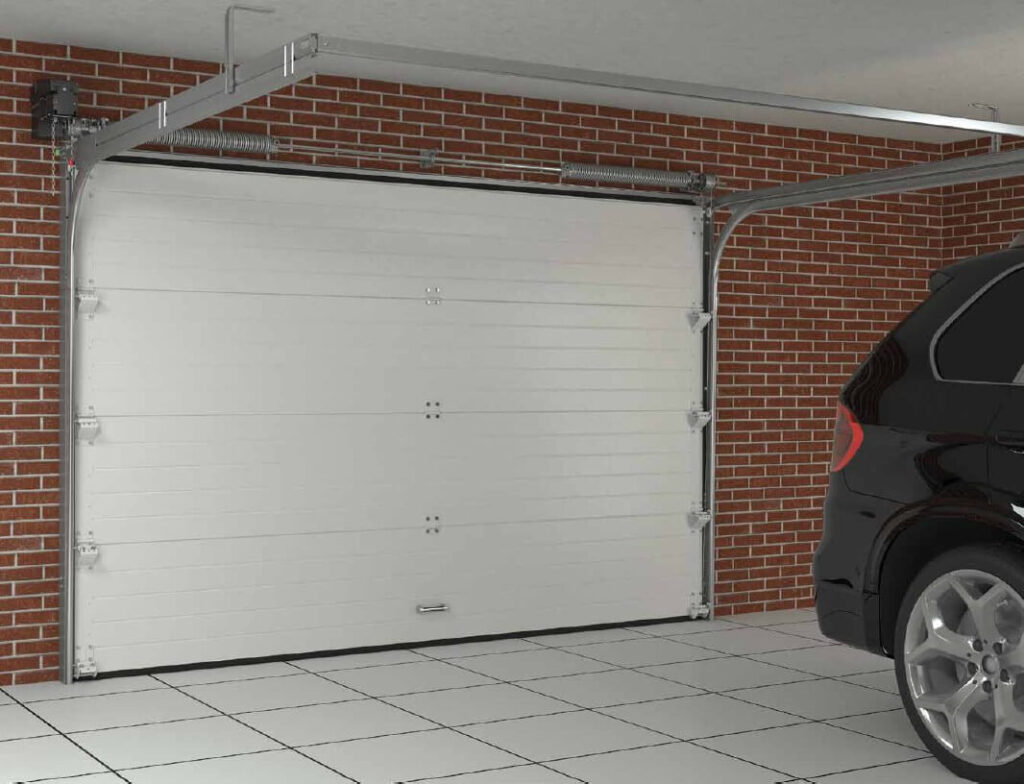

Основные элементы конструкции:

Полотно

Представляет собой панели высотой 50-60 см, соединенные петлями. Каждая состоит из двух стальных пластин. Пространство между ними заполнено вспененным материалом (полиуретаном). Именно он отвечает за теплоизоляцию.

Пружинный механизм

Обеспечивает балансировку полотна. Для этого используются пружины растяжения или торсионные пружины. Первые подходят для бытовых серий небольшой площади. Их устанавливают при небольшом пространстве над проемом. Вторые считаются самыми надежными. Они обязательны на промышленных объектах.

Направляющие и подвесы

Полотно движется по стальным профилям в проеме. Это и есть направляющие. Они имеют Г-образную форму, а к потолку крепятся с помощью подвеса. Угловое строение позволяет устанавливать конструкцию на проемы любой высоты.


Ворота могут иметь ручной или автоматический механизмы управления. Каждый вид нуждается в периодическом техобслуживании. Если отключили электроэнергию, и автоматика не работает, владелец может воспользоваться ключом.


Типы панелей

Панели Alutech имеют замкнутый контур. Т.е. внутренний и внешний листы каждой панели накладываются друг на друга. Это сохраняет их целостность. Компания предлагает два варианта:

Alutech Trend — толщина 40 мм, комплектующие из оцинкованной стали, уплотнители с одним лепестком, кронштейны с одинарными роликами.

Alutech Prestige — толщина 45 мм, комплектующие из нержавеющей стали, двойные ролики, двухлепестковые EPDM-уплотнители. Возможно нанесение индивидуальных рисунков любой сложности.

Doorhan используют технологию изготовления с терморазрывом: листы зашивки не соприкасаются между собой. Ворота выполнены из алюминиевых или стальных сэндвич-панелей толщиной 40 мм.

Секционные ворота

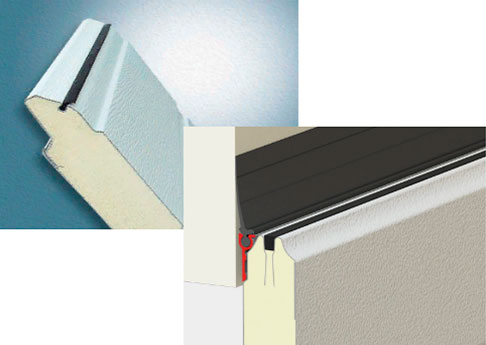

Строение панелей a — Alutech, b — Doorhan.

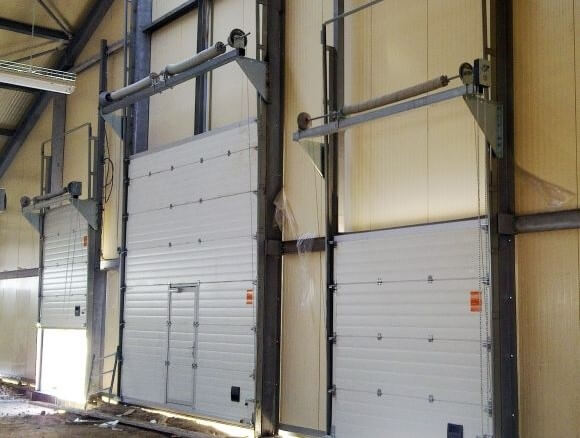

Способы подъема

Низкий — притолока до 30 см. Когда ворота открыты, нижняя панель немного свисает и закрывает часть проема.

Стандартный — притолока 35-60 см. Подходит для ворот шириной до 7 м, высотой до 10 м.

Высокий — притолока свыше 60 см, но не больше высоты ворот.

Вертикальный — притолока больше высоты ворот + 50 см.

Наклонный — может быть стандартным и высоким. Применяется в случае, когда высота потолка становится выше по направлению от проема к задней стене.

Секционные ворота

Верткальный подъем

Варианты дизайна

Сэндвич-панели отличаются:

Цветом:


  • оттенки шкалы RAL,
  • варианты “под дерево”.

Мотивом:


  • кассеты — филенки симметрично располагаются на полотне,
  • узкий (S) гофр — расстояние между полосами 125 мм,
  • средний (M) гофр — горизонтальный паз по центру панели,
  • широкий (L) гофр — полосы видны только между панелями в закрытом виде,
  • микроволна — густо расположенные линии.

Типом поверхности:


  • гладкая,
  • под дерево.
Секционные ворота

Строение панелей a — Alutech, b — Doorhan.

Подробнее ознакомиться с вариантами расцветок можно на нашей странице и на сайте производителя Doorhan.
